Плата для сборки усилителя высокого качества, который позволяет получить мощность 2x68 Вт при нагрузке 4 Ом и 2х50 Вт при нагрузке 8 Ом. Рекомендуется использовать для питания усилителя трансформатор с двумя обмотками AC 24V-0-24V или AC 26V-0-26V. Коэффициент гармоник усилителя составляет 0.03 %, во всей широте диапазона 20-20000 Гц. Чтобы собранный УЗЧ можно было применять в хорошей домашней акустике, рекомендуется добавить на вход темброблок с возможностью регулирования низких, высоких частот, а также баланса и громкости.

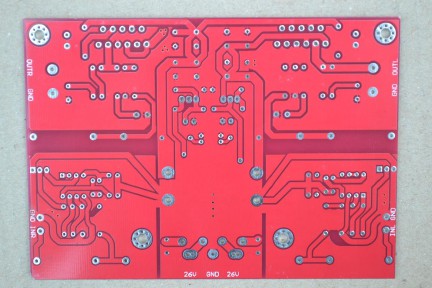

Качественная двусторонняя печатная плата толщиной 1.6 мм имеет размеры длина 120x99 мм.

Все детали так же можно купить отдельно в нашем магазине.

Для сборки этого усилителя вам понадобится:

Плата для усилителя LM3886 2х68 Вт + NE5532 - 1 шт
Микросхема LM3886 - 2 шт
Микросхема NE5532 - 2 шт
Панель под микросхемы - 2 шт
Конденсатор 10000 мкф 63 В - 2 шт
Выпрямительный мост GBJ2510 - 1 шт
Стабилизатор LM317 - 1 шт
Стабилизатор LM337 - 1 шт
Конденсатор (аудио) 2.2 мкФ 400 В - 4 шт
Электролитические конденсаторы 10мкф 50В - 2 шт
Электролитические конденсаторы 100мкф 50В - 2 шт
Электролитические конденсаторы 100мкф 16В - 4 шт
Электролитические конденсаторы 22мкф 50В - 2 шт
Электролитические конденсаторы 220мкф 50В - 2 шт
Конденсаторы развязки 0.1 мкф (104) - 12 шт
Резисторы 0.5 Вт 10 Ом - 2 шт
Резисторы 0.5 Вт 220 Ом - 2 шт
Резисторы 0.5 Вт 1 кОм - 6 шт
Резисторы 0.5 Вт 2.2 кОм - 2 шт
Резисторы 0.5 Вт 10 кОм - 2 шт
Резисторы 0.5 Вт 20 кОм - 2 шт
Резисторы 0.5 Вт 22 кОм - 6 шт
Резисторы 0.5 Вт47 кОм - 4 шт
Разъемные колодки на 2 контакта - 2 шт
Разъемные колодки на 2 контакта (винт) - 2 шт
Разъемные колодки на 3 контакта (винт) - 1 шт

Вы можете оформить заказ на сайте, для этого добавьте один или несколько товаров в корзину, и нажмите на кнопку "Моя корзина" в правом верхнем углу страницы. Или просто позвоните на наш мобильный номер, и сообщите что бы вы хотели купить: Киевстар: +380678632930, МТС: +380990273172

Варианты доставки

Новая почта

Мы отправляем товар по всей Украине через Новую почту наложенным платежем, или при оплате стоимости товара на карту Приватбанка. Стоимость доставки составляет от 32 грн и больше, в зависимости от обьема посылки, ее веса и оценочной стоимости. Расчитать стоимость доставки можно здесь. При наложенном платеже Вы будете оплачивать кроме стоимости доставки, комиссию Новой почты за отправку денег обратно. Комиссия составляет 20грн + 2% от стоимости посылки. При оплате через банк вы оплачиваете только стоимость заказа. Оплатить заказ можно следующими способами: через терминал, в кассе банка, Приват 24 (через интернет).
Оплата стоимости доставки производится Вами при получении посылки на Новой Почте.
Заказы стоимостью менее 150 грн наложенным платежем не отправляем.
Время доставки: 1 - 4 дня, в зависимости от расстояния (магазин в Хмельницкой области)

Укрпочта

Мы отправляем товар по всей Украине через Укрпочту только при полной предоплате стоимости товара и доставки. Расчитать стоимость доставки можно здесь.

Например. При весе посылки до 250 г доставка:
- в село стоит 32 грн.
- в город стоит 17 грн.

Примерное время доставки: 2 - 7 дней,
в зависимости от расстояния (магазин в Хмельницкой области)

✖

Плата для сборки усилителя мощности на LM3886 2x68 Вт + NE5532
